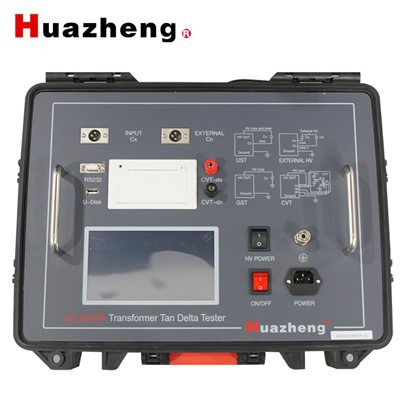

HZ-2000F Transformer Tan Delta diëlektrische verliestestmachine

HZ-2000F Transformer Tan Delta diëlektrische verliestestmachine

De HZ-2000F diëlektrische verliestester maakt gebruik van voedingstechnologie met variabele frequentie, maakt gebruik van microcontroller en moderne elektronische technologie voor automatische frequentieomzetting, analoog-naar-digitaalomzetting en gegevensberekening; Bereik een sterk anti-interferentievermogen, hoge testsnelheid, hoge nauwkeurigheid, volledig automatische digitalisering en eenvoudige bediening; De voeding maakt gebruik van een krachtige schakelende voeding, die zuivere sinusgolven van 45Hz en 55Hz uitvoert, automatisch onder druk zet en een maximale spanning van 10kV kan leveren; Filter automatisch 50Hz-interferentie uit, geschikt voor testen ter plaatse met hoge elektromagnetische interferentie in onderstations en andere gebieden. Breed toepasbaar voor diëlektrische verliesmeting van transformatoren, transformatoren, bussen, condensatoren, bliksemafleiders en andere apparatuur in de energie-industrie.

Functie

1. Het instrument maakt gebruik van Fourier-transformatie digitale filtertechnologie om capaciteit, diëlektrisch verlies en andere parameters te meten. De nauwkeurigheid van de testresultaten is hoog, wat handig is voor automatische metingen.

2. Het instrument maakt gebruik van frequentieomzettingstechnologie om 50 Hz stroomfrequentie-interferentie in het veld te elimineren, en betrouwbare gegevens kunnen zelfs in de omgeving van sterke elektromagnetische interferentie worden gemeten.

3. Gebruik full-touch supergroot LCD-scherm, eenvoudig te bedienen. Full-touch LCD-scherm, grote volledig grafische bedieningsinterface, elk proces is duidelijk, operators hebben geen aanvullende professionele training nodig om te gebruiken. Het hele proces kan met een aanraking worden gemeten.

4. Gegevensopslag: het is uitgerust met een kalenderchip en een geheugen met grote capaciteit, waarmee de testresultaten op elk moment kunnen worden opgeslagen, het geschiedenisrecord op elk moment kan worden gecontroleerd en kan worden afgedrukt. De actuele tijd en bewaartijd kunnen op elk moment worden weergegeven en afgedrukt.

5. Wetenschappelijk en geavanceerd gegevensbeheer: instrumentgegevens kunnen worden geëxporteerd via U-schijf. Gegevens kunnen op elke pc met speciale software worden bekeken en beheerd.

6. Het instrument is eenvoudig te bedienen en het meetproces wordt gecontroleerd door de microprocessor. Zolang de juiste meetmethode is geselecteerd, kan de gegevensmeting automatisch worden voltooid onder controle van de microprocessor.

7. Geïntegreerd model, met standaard condensator en hoogspanningsvoeding, vergemakkelijkt veldtesten en vermindert veldbedrading.

8. De meetnauwkeurigheid van het instrument is hoog, wat kan voldoen aan de vereisten voor het meten van diëlektrisch olieverlies. Daarom kan de meting van diëlektrisch olieverlies alleen worden bereikt door een standaard oliebeker en een speciale testlijn uit te rusten.

9. Het heeft een laagspanningsbeveiligingsfunctie met omgekeerde bedrading. Wanneer de 220 kV CVT-bus geaard is, kan 10 kV diëlektrische verliesmeting met omgekeerde bedrading worden uitgevoerd op de C11 zonder de draden te verwijderen.

10. Bekwaam om ac te doen weerstaan ​​test. Het is handig voor PT, CT secundaire zijde wisselspanning, 400V laagspanningssysteem om de weerstandsspanningstest uit te voeren.

Technische indicatoren

Nauwkeurigheid: Cx: ± (aflezing × 1 procent plus 1pF)

tgδ: ±（metingen×1 procent plus 0.00040）

Anti-interferentie-index: frequentieomzetting anti-interferentie, kan nog steeds de bovenstaande nauwkeurigheid bereiken onder de interferentie van 200 procent.

capaciteit bereik:

Interne hoogspanning:3pF-60000pF/10kV 60pF-1.5μF/0.5kV

Externe hoogspanning: 3pF-1.5μF/10kV 60pF-30μF/0.5kV

Resolutie: tot 0.001 pF, 4-bit significante cijfers

Tgδ-bereik: geen limiet, de resolutie is 0.001 procent. De capaciteit, inductantie en weerstand kunnen automatisch worden geïdentificeerd.

Teststroombereik:10μA-5A

Interne hoogspanning:

Spanningsbereik instellen:0.5-10kV

Resolutie: 1V Nauwkeurigheid: ±(1,5 procent ×lezing plus 10V)

Maximale uitgangsstroom: 200mA

Paklijst van instrument
