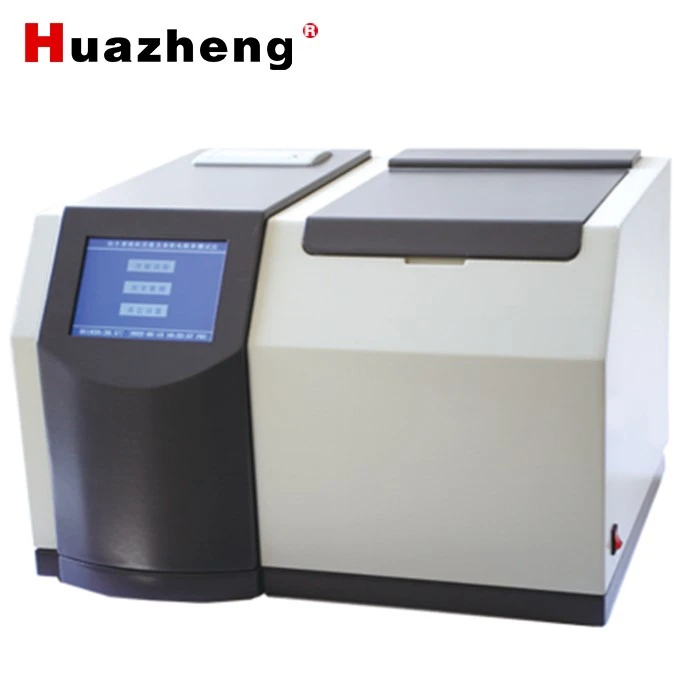

XZT-1Z Tester voor diëlektrisch verlies en elektrische weerstand van isolatieolie
Overzicht
Automatisch precisie-ontwerp en vervaardiging van diëlektrische verliezen door olie volgens GB/ t5654-2007 "meting van de relatieve capaciteit, diëlektrische verliesfactor en gelijkstroomweerstand van vloeibare isolatiematerialen". Gebruikt voor het meten van de diëlektrische verliesfactor en gelijkstroomweerstand van isolerend vloeibaar diëlektricum zoals als isolatieolie. Geïntegreerde structuur. Interne integratie van diëlektrische verliesoliebeker, temperatuurregelaar, temperatuursensor, diëlektrische verliestestbrug, AC-testvoeding, standaardcondensator, hogeweerstandsmeter, DC-hoogspanningsbron en andere hoofdcomponenten. Het instrument is uitgerust met een 5.7-inch TFT pure kleuren LCD-aanraakscherm en een Chinees menu. De testresultaten kunnen automatisch worden opgeslagen en afgedrukt. De operator kan het vakkundig gebruiken zonder professionele training.
De belangrijkste functies en kenmerken
(1)Oliekopje in overeenstemming met de nationale standaard GB/T5654-2007 structuur met drie elektroden, de elektrodenafstand 2 mm, kan de verdwaalde capaciteit en de invloed van xie op de testresultaten van diëlektrische verliezen elimineren. (2) Instrument door middenfrequente inductieverwarming, PID-algoritme voor temperatuurregeling. De verwarmingsmodus met oliebeker met contactloos verwarmingslichaam, warmte gelijkmatig, hoge snelheid, gemakkelijke bediening, zorg ervoor dat de temperatuur strikt wordt gecontroleerd binnen het vooraf ingestelde temperatuurfoutbereik. (3) Interne standaardcondensator voor SF6 opblaasbare driepolige condensator, de capaciteit van het diëlektrische verlies en de capaciteit wordt niet beïnvloed door de omgevingstemperatuur, vochtigheid. De nauwkeurigheid van het instrument na langdurig gebruik is nog steeds gegarandeerd. (4) Perfecte beveiligingsfunctie. Bij overspanning, overstroom, hoogspanningskortsluiting kan het instrument snel de hoge druk uitschakelen en een waarschuwingsbericht verzenden. Wanneer de temperatuursensor defect is of niet is aangesloten, wordt de waarschuwingsinformatie weergegeven. de middenfrequente inductieverwarmingsoven met eindig temperatuurrelais. Wanneer de temperatuur boven de 120 graden komt, wordt het relais vrijgegeven en stopt het verwarmen. (5) De parameterinstelling is handig. Instelbereik temperatuur van 40 ~ 120 graden, instelbereik AC-spanning 200 ~ 2200 V, instelbereik gelijkstroom-spanning 0 ~ 500 V. (6) Het TFT LCD-aanraakscherm met pure kleuren is goedgekeurd, duidelijk weergegeven. Eenvoudig ingesteld, het instrument kan automatisch testen. En automatische opslag en afdrukken van de testresultaten. (7) Ingebouwde real-time klok, de testdatum, de tijd kan worden behouden met de testresultaten, weergegeven en afgedrukt. (8) Kalibratiefunctie voor lege bekerelektroden. Meet de capaciteit van de lege bekerelektrode en de diëlektrische verliesfactor, reiniging en montage van de elektrode om de lege beker te bepalen. Kalibratiegegevens worden automatisch opgeslagen voor relatieve permittiviteit en nauwkeurige berekening van de DC-weerstand. (9) Instrument RAM9-platform als kern, hoge precisie, hoge snelheid.
De belangrijkste technische indicatoren
De voedingsspanning: AC 220V ± 10%
Stroomfrequentie: 50 Hz/60 Hz ±1%
Meetbereik: capaciteit 5pF-200pF
De relatieve permittiviteit 1.000-30.000
Diëlektrische verliesfactor 0.00001-100
De DC-weerstand is 2,5 MΩm-20 TΩm
Nauwkeurigheid van meting:
De relatieve permittiviteit±(1-10)% uitlezing
Diëlektrische verliesfactor ±(5%aflezing+0.0002)
De DC-weerstand ± 10% aflezing
Punten en onderscheidingssnelheid: capaciteit 0.01pF
De relatieve permittiviteit 0.001
Diëlektrische verliesfactor 0.00001
Meetbereik temperatuur: 40-120 graad
Fout bij temperatuurmeting: ±0,5 graden
De wisselspanning: 200-2200V Continu instelbaar, frequentie 50 Hz
De DC-testspanning: 0-500V Continu instelbaar
Stroomverbruik: 500W
Type of buiten: 460 mm × 370 mm × 330 mm
Totaalbedrag: 25 kg
