HZTC-15Z 15kVA HV Hipot-regeleenheid
Overzicht
De intelligente console uit de HZTC-15Z-serie is de hulpapparatuur van de hoogspanningstesttransformator. Voer een weerstandsspannings- en lektest uit samen met de testtransformator. Dit product voldoet aan de energie-industrienorm: DL/T848.2-2004. Het apparaat bestaat voornamelijk uit een elektrische spanningsregelaar, een testtransformator, een meet- en besturingseenheid voor een microcomputer, een miniatuurprinter en een groot kleurenaanraakscherm met echte kleuren.
Belangrijkste technische parameters
Voeding: AC 380V ± 10%, 50Hz
Vermogen: 15KVA
Uitgangsspanning: 150KV
Uitgangsstroom: 100mA
Spanningsresolutie: 0,1 kV
Huidige resolutie: 0,1 mA
Meetnauwkeurigheid: 1%
Mens-machine-interface: bediening en weergave op groot scherm met echte kleurenaanraakscherm
Testmethode: automatische of handmatige test
Timingmodus: volgens de ingestelde tijd, automatische of handmatige timing
Timingbereik: 0 ~ 9999s
Omgevingstemperatuur: 0 ~ 40 graden
Omgevingsvochtigheid: RH < 85% (geen condensaat)

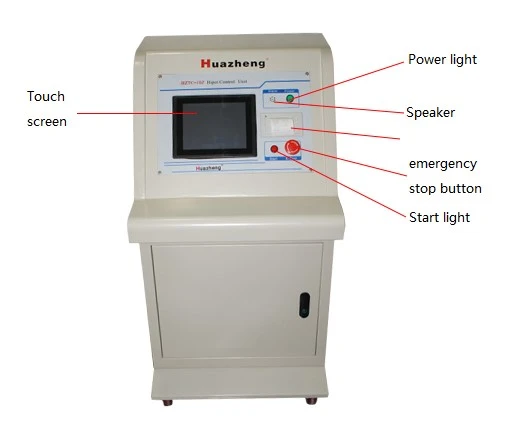

Beschrijving van apparatuurcomponenten
Hoofdschakelaar voeding: Wordt gebruikt om de ingangsstroomvoorziening van apparatuur in en uit te schakelen, of om de stroomvoorziening automatisch af te sluiten wanneer de apparatuur over-beschermd is tegen overstroom.
Noodstopknop:Wordt gebruikt om de hoogspanningsuitgang in noodgevallen af te sluiten (afgesneden na indrukken, naar rechts draaien om te herstellen).
Vergrendelde ingangspoort:Wordt gebruikt voor het aansluiten van de interlockschakelaar, waardoor een hoogspanningsuitgang mogelijk is wanneer de interlockschakelaar gesloten is.
Poort RS-232:Wordt gebruikt om testgegevens over te dragen.
Opstartindicator-:gaat branden na het inschakelen van -hoge spanning-.
Aanraakscherm:Het is een mens-machine-interface, die wordt gebruikt voor gegevensweergave en personeelsbediening.
Boost-indicator:Licht op tijdens het boosten. Indicatielampje voor over- stroom: licht op wanneer er een beveiligingsactie plaatsvindt.
Stap-indicator:licht op wanneer de stap-naar beneden plaatsvindt. Indicatielampje Toestaan: brandt als de interlockschakelaar gesloten is.
Automatisch indicatielampje:licht op wanneer het in de automatische modus staat. Aardingsindicatielampje: brandt wanneer de aarding goed is.
